Outils de perçage et de carottage

Outils de perçage et de carottage

Notre gamme d'unités de perçage magnétiques est une des plus larges du marché. Nous disposons d'une gamme polyvalente aussi bien adaptée au travail en atelier qu'aux interventions extérieures sur chantier. Nos innovations en terme de performance, d'ergonomie et de fiabilité font de DOGA un leader dans ce domaine.

Bénéfices

Fiabilité
  • Indication du niveau d'effort nécessaire à appliquer au cabestan par un panneau de commande CUTSMART : finis les efforts trop importants qui usaient prématurément les fraises et le moteur des machines !
Économie
  • Réduction de votre consommation de fraise, grâce au palier de guidage à aiguille qui guide l'arbre machine tout au long de sa course, ce qui lui permet de conserver une parfaite concentricité.
  • Optimisation de la durée de vie des fraises grâce à un système de lubrification centrale à travers la broche permettant une lubrification continue.
Confort de l'utilisateur
  • Faible encombrement et compacité (poids à partir de 11 kg).
  • Conditionnement des machines les plus lourdes dans des valises à roulettes.
  • Ergonomie des machines adaptée aux opérateurs : les cabestans sont réversibles droite/gauche

Descriptif produit

Toute la gamme possède le marquage CE et un certificat de conformité est livré avec chaque appareil.



Les perceuses magnétiques électriques ELEMENT


Notre gamme d'unités de perçage magnétiques électriques vous apporte puissance et performance.


Application :
Ultra légers ou beaucoup plus massifs, nos nombreux modèles s'adaptent au travail en atelier ainsi qu'aux interventions extérieures sur chantier.
Le concentré d'innovation des unités de perçage magnétiques ELEMENT, en fait une référence dans le domaine du perçage et du carottage.

Caractéristiques techniques :
Suivant les modèles, la capacité de coupe s'étendent de 12 à 100 mm avec des puissances de 850 W à 2 000 W.

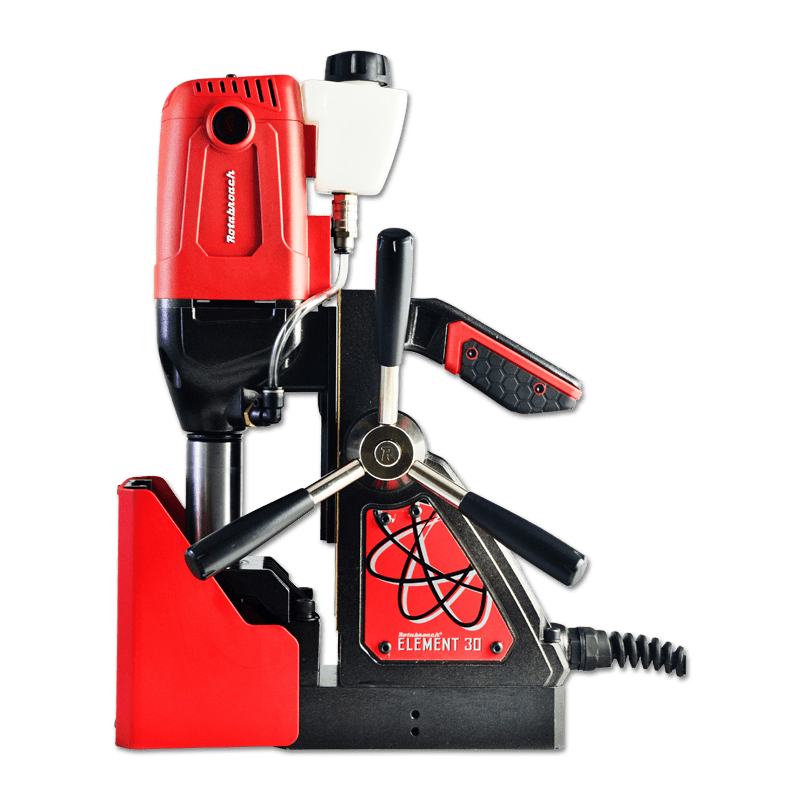

Modèle E30
Code article P100137

Machine compacte pour des perçages jusqu'à un diamètre de 30 mm.
Unité de perçage E30

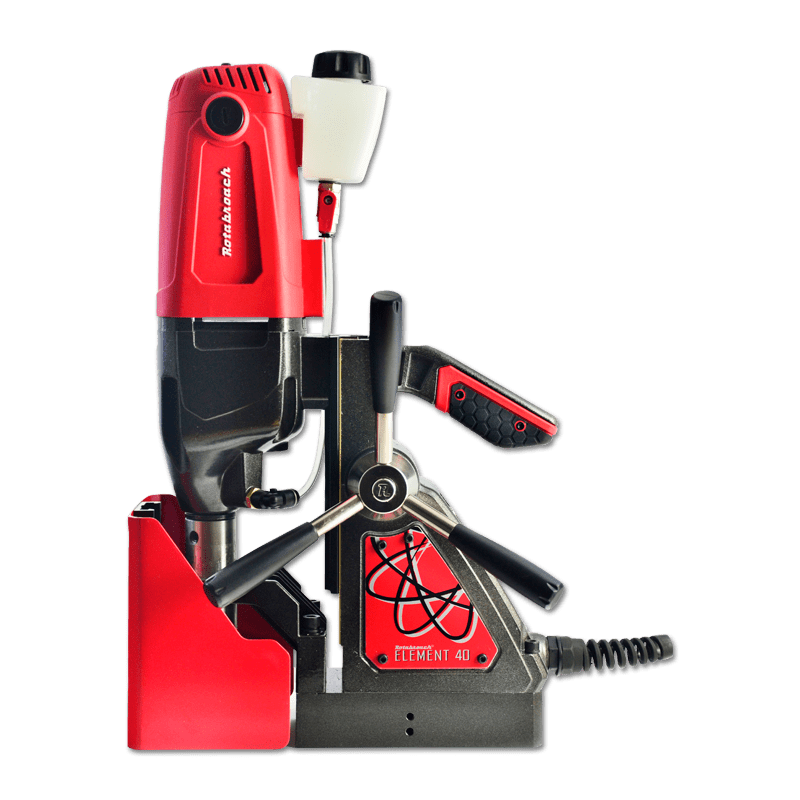

Modèle E40
Code article P100353

Machine pour des perçages jusqu'à un diamètre de 40 mm.
Unité de perçage E40
Modèle E40 Permanent Magnet
Code article P180808

Technologie brevetée à aimant permanent pour une plus grande sécurité : la perceuse magnétique continue de coller au matériau en toute sécurité même en cas de coupure de courant.

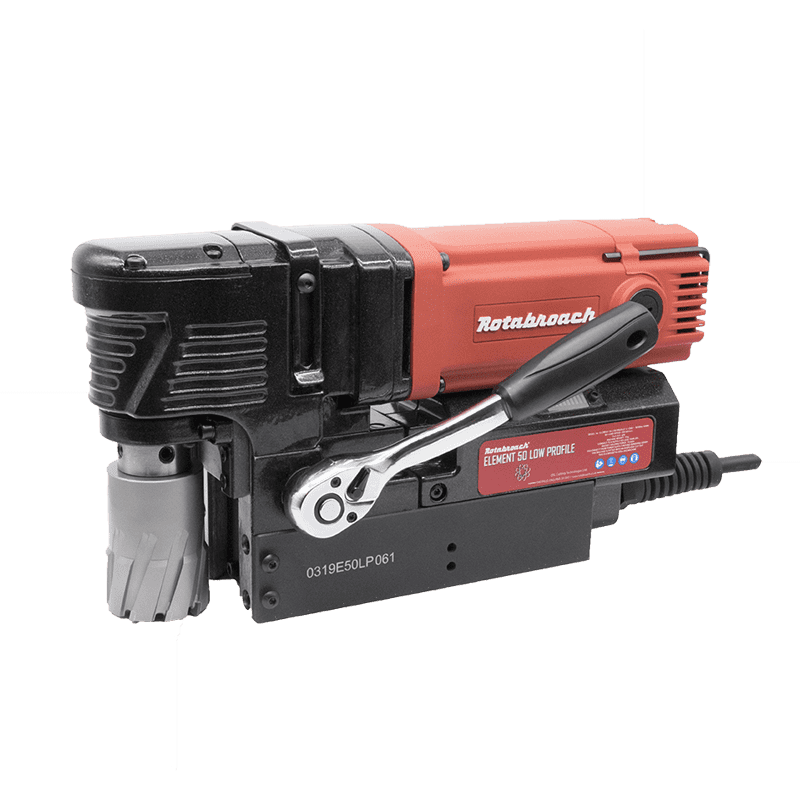

Modèle E50 Low Profil
Code article P101239

- Unité de perçage la plus compacte du marché
- Adaptée aux environnements exigus
- La puissance de son moteur autorise des carottages jusqu’au Ø 50 mm sur 50 mm de profondeur
- Sa poignée réversible droite / gauche augmente le confort de l’opérateur
- Son variateur de vitesse vous assure une coupe idéale en protégeant vos outils et votre unité magnétique
- Capacité de l'embase : 10 000 N
- Sa poignée de transport simplifie la manutention
- Livrée en mallette avec sangle de sécurité
Perceuse magnétique E 50 Low Profil

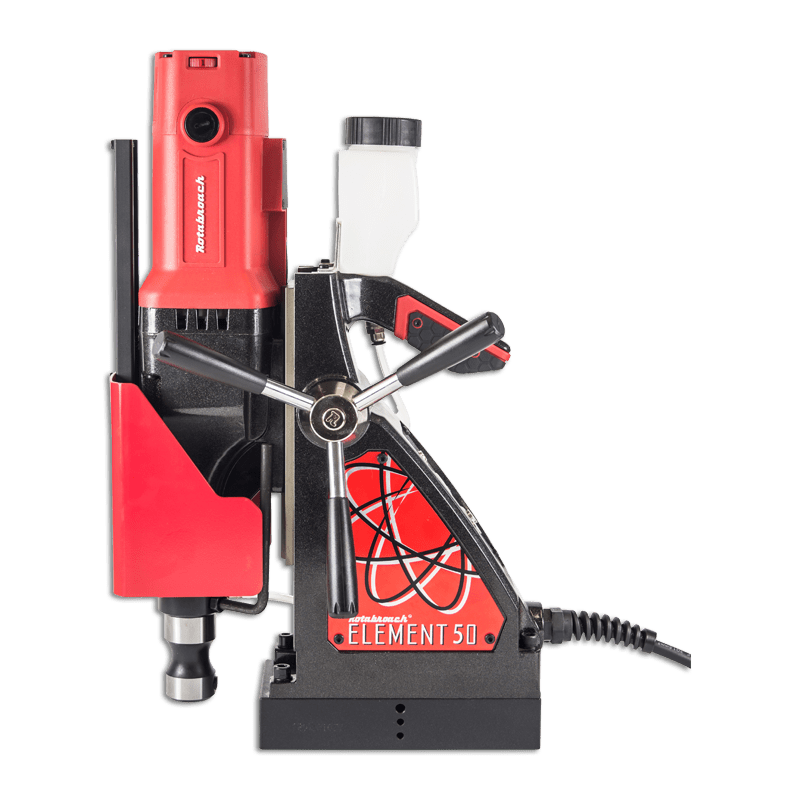

Modèle E50
Code article  P101139

Machine réversible pour des perçages jusqu'à un diamètre de 50 mm et un taraudage jusqu'à 20 mètres.
- Emmanchement CM2
- Taraudages jusqu'à 20 mm
Unité de perçage E50

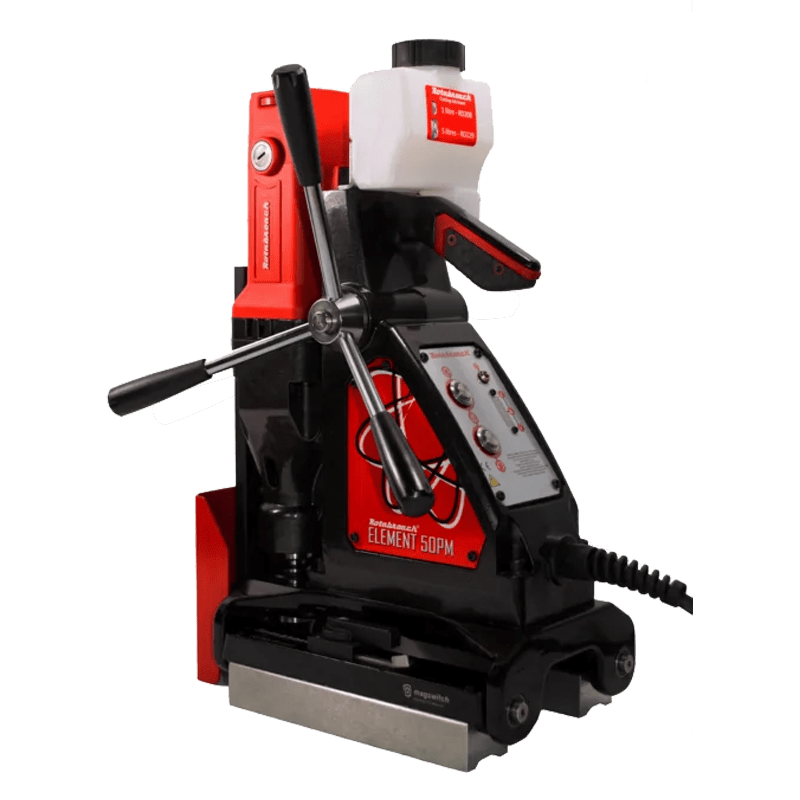

Modèle E50 Pivot Magnet
Code article  P146080

Machine idéale pour le perçage des matériaux de faible épaisseur grâce à son aiment pivotant.
Unitée de perçage ELEMENT50 Pivot Magnet

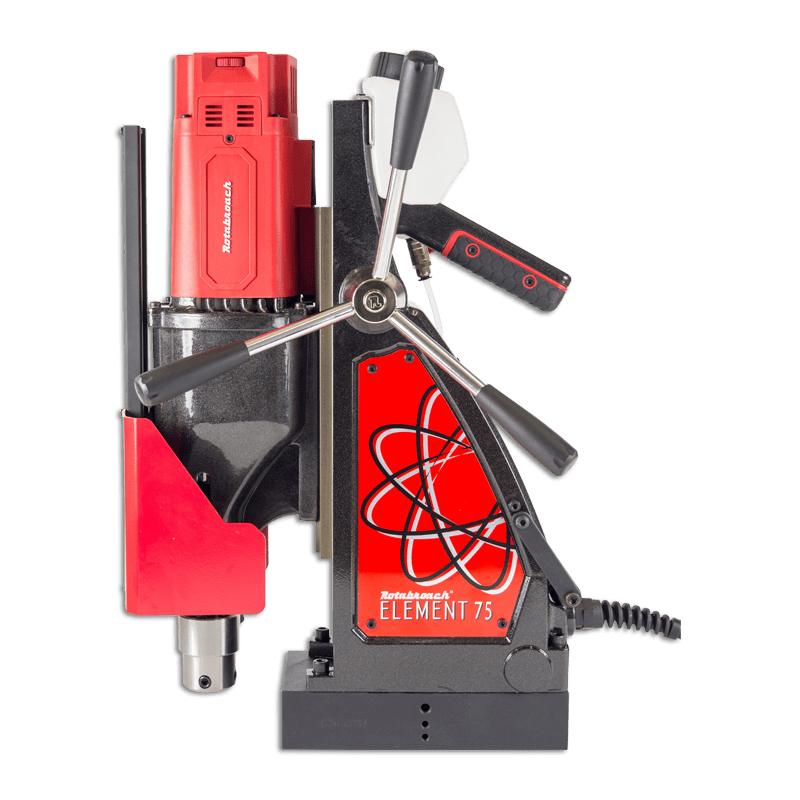

Modèle E75
Code article P104409

Machine réversible pour des perçages jusqu'à un diamètrede75 mm et un taraudage jusqu'à 24 mètres.
- Emmanchement CM3
- Taraudages jusqu'à 24 mm
Unité de perçage E75

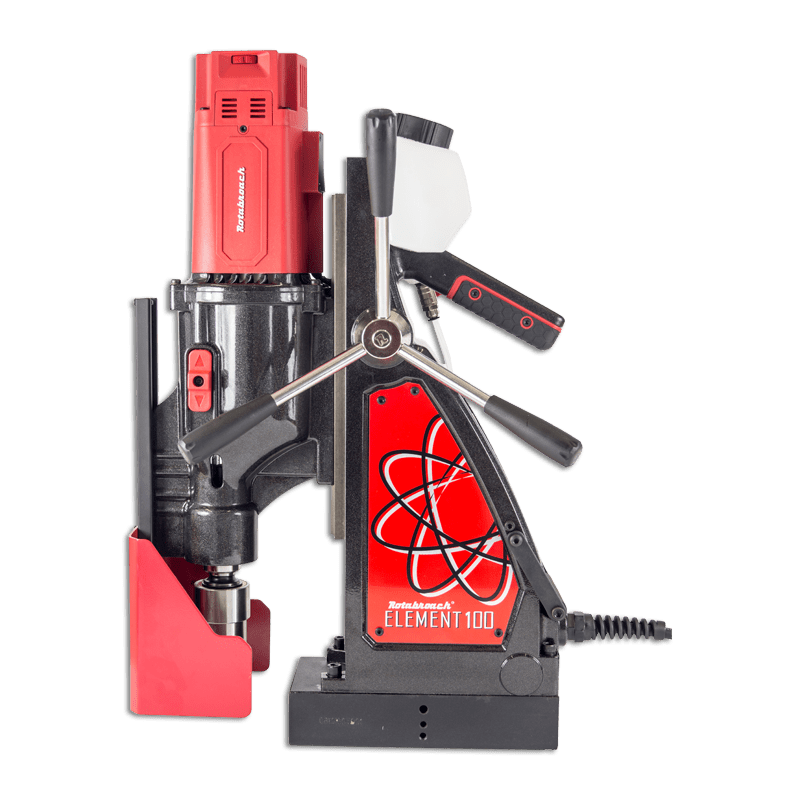

Modèle  E100
Code article P102722

Machine réversible pour des perçages jusqu'à un diamètrede100 mm et un taraudage jusqu'à 30 mètres.
- Emmanchement CM3
- Taraudages jusqu'à 30 mm
Unité de perçage E100

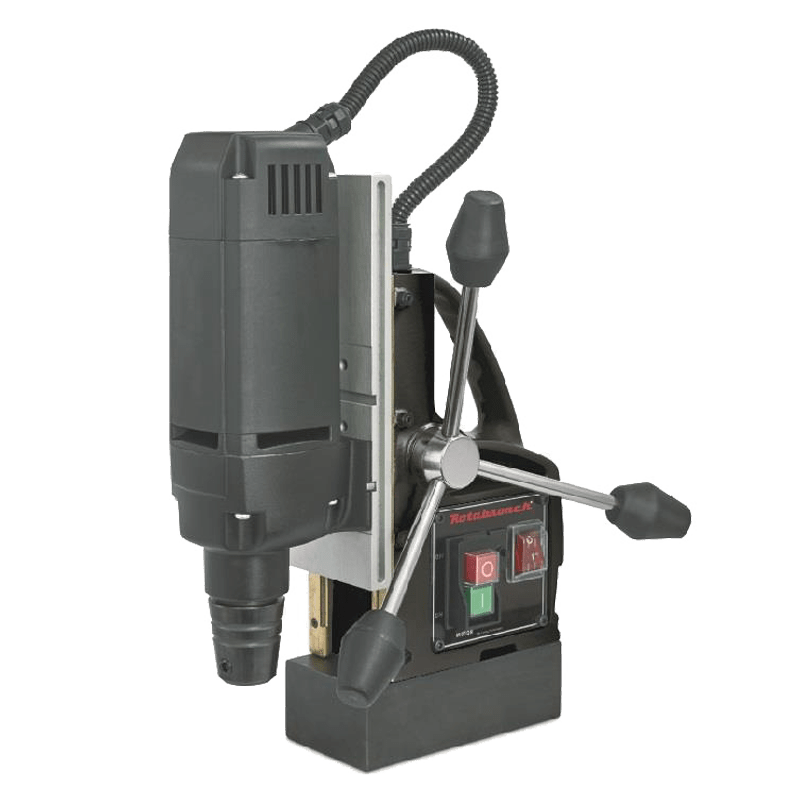

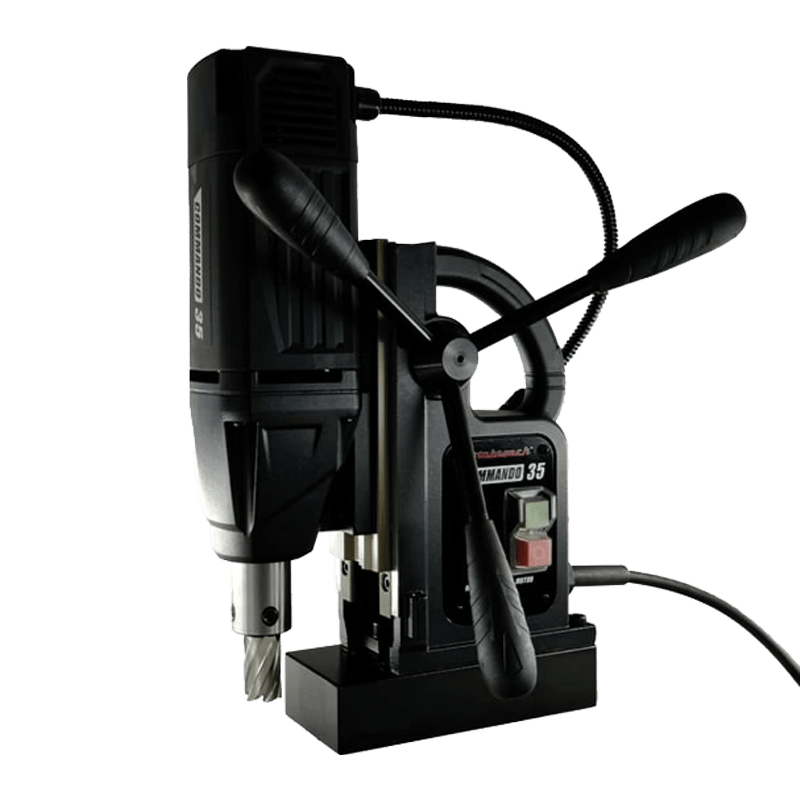

Perceuse magnétique Commando 35
Code article P205382

Elle est équipée d'un moteur puissant pour les carottages précis et rapides.
Carottage : diam. 35 mm
Profondeur de passe : 50 mm
Perçage : 13 mm
Capacité de l'embase : 8 000 N

Perceuse magnétique Commando 35
Perceuse magnétique Commando 40
Code article P205386

Elle fait preuve de performance et de flexibilité grâce à son moteur très puissant et son variateur de vitesse.
Carottage : diam. 40 mm
Profondeur de passe : 50 mm
Perçage : 13 mm
Capacité de l'embase : 8 000 N
Perceuse magnétique Commando 40



Les perceuses magnétiques spécifiques (hydrauliques et pneumatiques)



Application :
Les unités de perçage hydrauliques ou pneumatiques sont conçues pour le perçage et le carottage.

Caractéristiques techniques :
Ces unités de perçage sont montées sur un aimant permanent.
Le magnétisme est réalisé mécaniquement par l'intermédiaire d'une poignée.
Elles ont une capacité de carottage de diam. 52 mm sur une profondeur de 50 mm.

Accessoires et consommables :

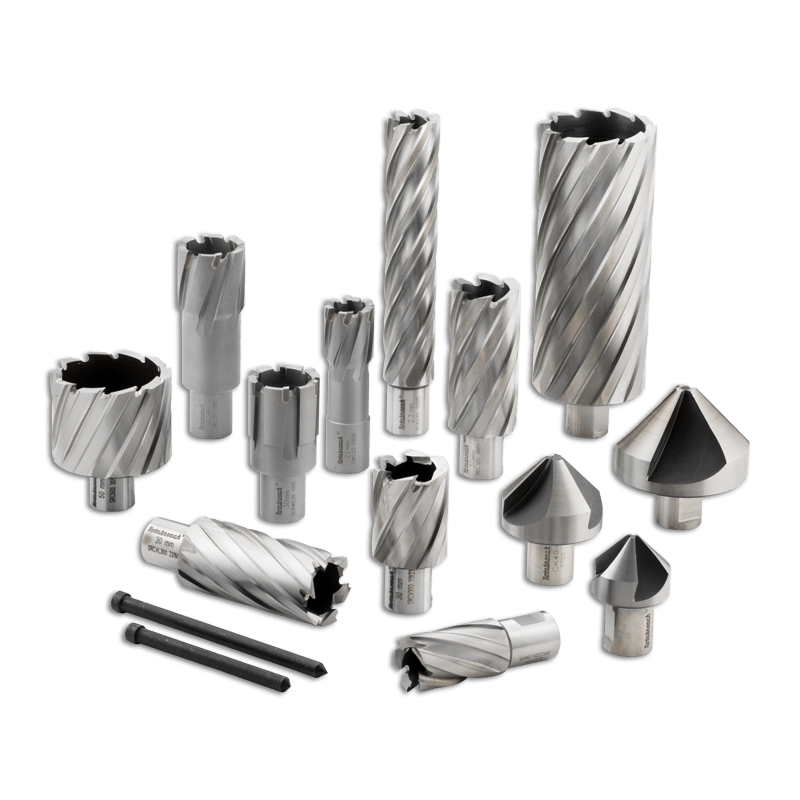

Ces machines sont conçues pour fonctionner avec des fraises à carotter (montage 19,05 mm soit 3/4"). 2 modèles disponibles :





Modèle RD130C - EAGLE
Code article P145981

Machine pneumatique certifiée ATEX II2G pour des perçages jusqu'à un diamètre de 52 mm.
-  Alimentation pneumatique
- Certification ATEX antidéflagrant (II 2G T4 D110C Zone 1 catégorie 2).
Unité de perçage RD130

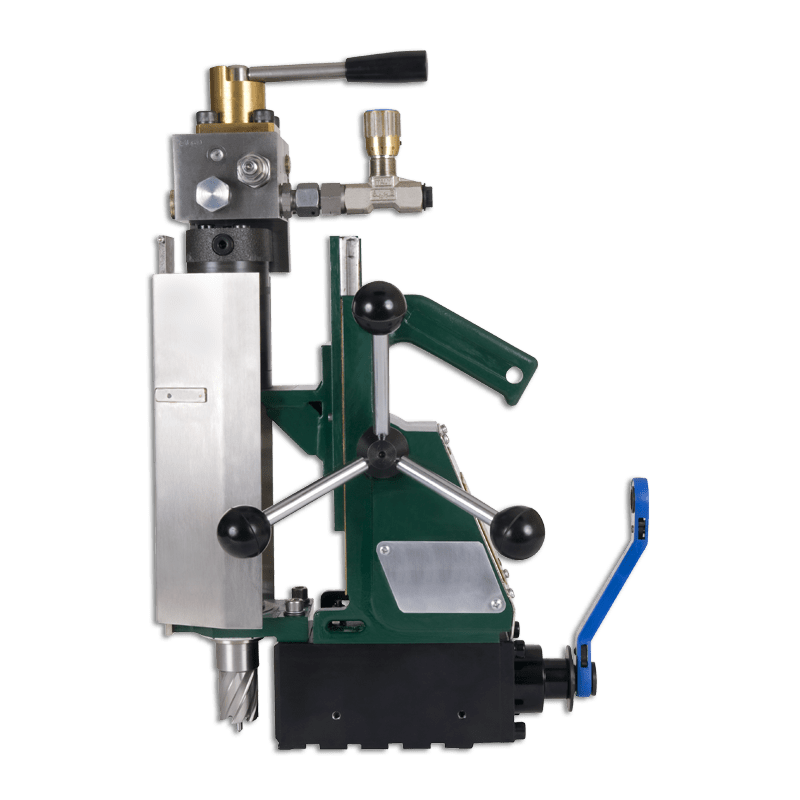

Modèle RD140C - GATOR
Code article P175809

Machine hydraulique pour des perçages sous-marins jusqu'à un diamètre de 52 mm.
- Alimentation hydraulique
- Conçu pour percer sous l'eau
Unité de perçage RD140
