Têtes à renvoi d'angle avec cône modulaire
Têtes à renvoi d'angle avec cône modulaire

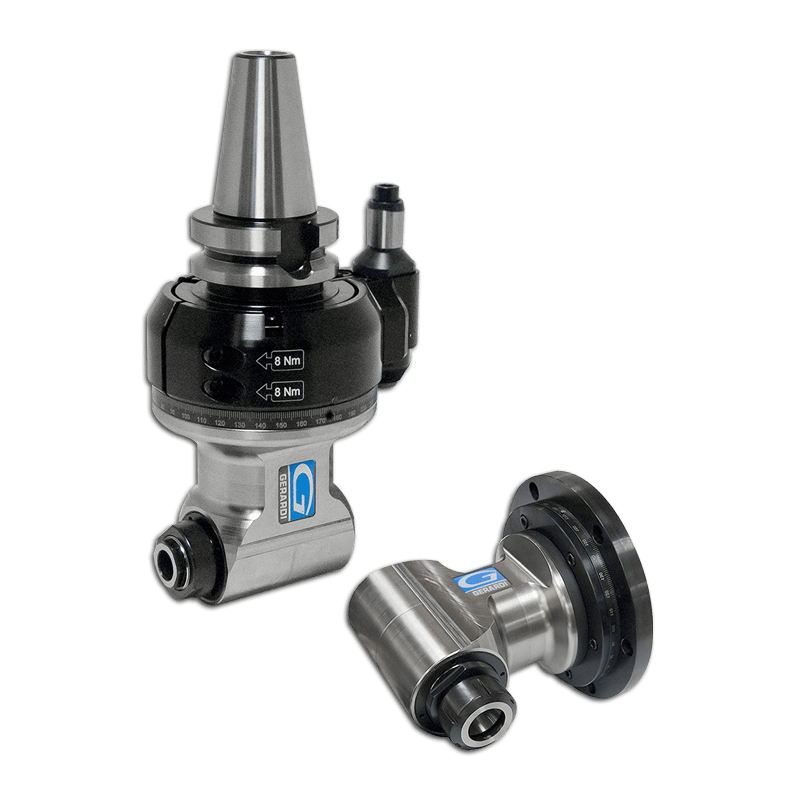

La gamme Evolution Line avec cône modulaire vous offre un vaste choix de têtes à renvoi d’angle et la possibilité de changer leur cône. Adaptables sur un grand nombre de machines-outils ,elles vous permettent de rationaliser votre parc de têtes à renvoi d’angle.
Bénéfices
- Possibilités d’usiner vos pièces suivant d’autres axes.
- Corps en acier ou en aluminium.
- Gamme de têtes à renvoi d'angle compactes.
- Tous types d'attachements.
- Toutes sorties.
- Prise en compte de l’arrosage de l’outil et pour des conditions de coupe optimales.
- Système de cône interchangeable permettant de monter une tête à renvoi d’angle sur des machines avec des attachements différents en achetant seulement le cône qui se monte sur la broche.
Descriptif produit
Les têtes à renvoi d'angle Evolution Line ont des caractéristiques de haut niveau pour vous offrir des performances élevées et constantes dans la durée.
Leur conception est basée sur un système de cône interchangeable qui permet d’installer une même tête à renvoi d’angle sur des machines-outils différentes.
Conception robuste pour des performances élevées et durables
Corps usiné dans un acier inoxydable qui assure un faible taux de dilatation et une bonne résistance à la corrosion.
Pignons conçus par ordinateur qui génèrent moins de bruit et de chaleur.
Roulements précontraints de haute précision classe ABEC 9.
Étanchéité renforcée au niveau de la broche porte-outils.
Des produits adaptés à vos besoins
Adaptable sur tous types d’attachements de machines-outils.
Plusieurs longueurs disponibles pour chaque modèle de tête.
Nombreuses sorties possibles en standard, pinces ER, Weldon, HSK, Capto, etc.
Montage sur machines-outils avec changement d'outil (ATC) ou sans changement d'outil (MTC)
La gamme Evolution Line
Série F : tête à renvoi d'angle avec corps en acier à 90°.
Série FS : tête à renvoi d'angle avec corps en acier à 90°pour passage étroit.
Série FMU : tête à renvoi d'angle universelle avec corps en acier.
Série FL : tête à renvoi d'angle avec corps en aluminium à 90°pour les centres de perçage et de taraudage avec un cône BT30.
Série FLU : tête à renvoi d'angle universelle avec corps en aluminium pour les centres de perçage et de taraudage avec un cône BT30.
Série FR : tête à renvoi d'angle à 90° avec corps en acier et excentré qui offre la possibilité de gérer l'arrosage par centre de la broche de la machine jusqu'à 70 bars.
Type 2U : tête à renvoi d'angle à 90° avec corps en acier et double sorties.
Ressources
1Documentation commerciale
Catalogue Têtes à renvoi d'angle et outils motorisés/statiques «Tooling » GERARDI (IT/EN) - DOC.10395 Chap.2
- Têtes à renvoi d’angle Evolution Line avec cône modulaire
- Série F : tête à renvoi d'angle avec corps en acier à 90°
- Série FS : tête à renvoi d'angle avec corps en acier à 90°pour passage étroit
- Série FMU : tête à renvoi d'angle universelle avec corps en acier
- Série FL : tête à renvoi d'angle avec corps en aluminium à 90°pour les centres de perçage et de taraudage avec un cône BT30
- Série FLU : tête à renvoi d'angle universelle avec corps en aluminium pour les centres de perçage et de taraudage avec un cône BT30
- Série FR : tête à renvoi d'angle à 90° avec corps en acier et excentré qui offre la possibilité de gérer l'arrosage parcentre de labroche de la machine jusqu'à 70 bars
- Type 2U : tête à renvoi d'angle à 90° avec corps en acier et double sorties
- Ces têtes s'adaptent aussi bien aux machines-outils avec (Série ATC) ou sans changement d'outils automatique (MTC)
Catalogue Têtes à renvoi d'angle et outils motorisés/statiques «Tooling » GERARDI (IT/EN) - DOC.10395 Chap.7
Pinces ER
Coffret de pinces ER
Pince ER unitaire
Pince ER étanche
Pince ER à compensation
Pince ER de haute précision
Documentation FOCUS "Serrage de pièces et porte-outils" GERARDI - DOC.10584
Retrouvez en quelques pages les caractéristiques techniques et les informations d'aide au choix sur l'essentiel de la gamme GERARDI.
- Étau STD et Standard FLEX
- Étau MULTIFLEX
- Étau FMS
- Étau MULTITASK
- Systèmes POINT ZERO pneumatique
- Cubes et équerres de bridage
- Têtes à renvoi d'angle
- Multiplicateurs de vitesse
- Portes-outils de tour motorisés
- Portes-outils de tour statiques
Télécharger le fichier au format pdf
2Documentation technique
Manuel d'utilisation tête à renvoi d'angle Evolution Line GERARDI - doc.10483
- Rodage
- Identification
- Changement du cône
- Utilisation
- Spécifications techniques
- Accessoires
- Graphiques de couple et de puissance
- Montage sur la machine
- Orientation de la tête
- Réglages
- Montage de l'outil sur la tête
- Maintenance
5Cas d'application
Tête à renvoi d’angle F90 16S MTC sur fraiseuse GAMBIN - FA.10488
Usinage d'un rotor pour moteur d'ascenseur industriel
Télécharger le fichier au format pdf
Tête à renvoi d’angle F90 7 ATC sur machine 5 axes DMG MORI NMV5000 - FA.10481
Usinage de reprise en intérieur de roue d'avion.
Télécharger le fichier au format pdf
Tête à renvoi d’angle FR90 13 ATC sur tour multifonctions NT4250 - FA.10538
Usinage d'une chape sans démontage.
Télécharger le fichier au format pdfQuestions fréquentes
L’attachement de la machine-outil sur laquelle elle sera montée.
Le besoin de la monter ou non dans un changeur d’outils.
La longueur entre l’axe de rotation de l’outil et le plan de jauge du cône de la machine (« A » dans le catalogue).
La distance entre l’axe du cône machine et le doigt qui se positionne dans le stop block (« H » dans le catalogue).
Le diamètre de la queue d’outil à monter.
Le type d'acheminement du fluide de coupe vers l’outil.
Oui sous réserve de serrer la vis de maintien du cône avec une clef dynamométrique avec un couple de 110 Nm.
