Visseuse électrique brushless à coupure mécanique GXT 220 ESD-H
Visseuse électrique brushless à coupure mécanique GXT 220 ESD-H
La visseuse électrique droite à coupure mécanique GXT 220 ESD-H est dotée de fonctions programmables parfaitement adaptées aux opérations de taraudage et de pose de filets rapportés. Elle est équipée d'un démarrage par levier et d'un entraînement de type mandrin rapide pour embouts Hex femelle ¼''.
Détails techniques
Bénéfices
- Réglage digital de la vitesse
- Fonctionnalité multi-séquences : vissage / attente / dévissage
- Déclenchement au couple ou à l'angle
- Grande fiabilité
- Protection surcharge et température
- Moteur brushless (sans maintenance)
- Démarrage, réversibilité et coupure par sensor sans contact
- Démarrage progressif
- Voyants led sur la visseuse pour signalisation et réglage
- Corps conductif
- Ergonomie optimisée
- Excellent ratio poids/ergonomie
- Moteur silencieux <70dBA
Descriptif produit

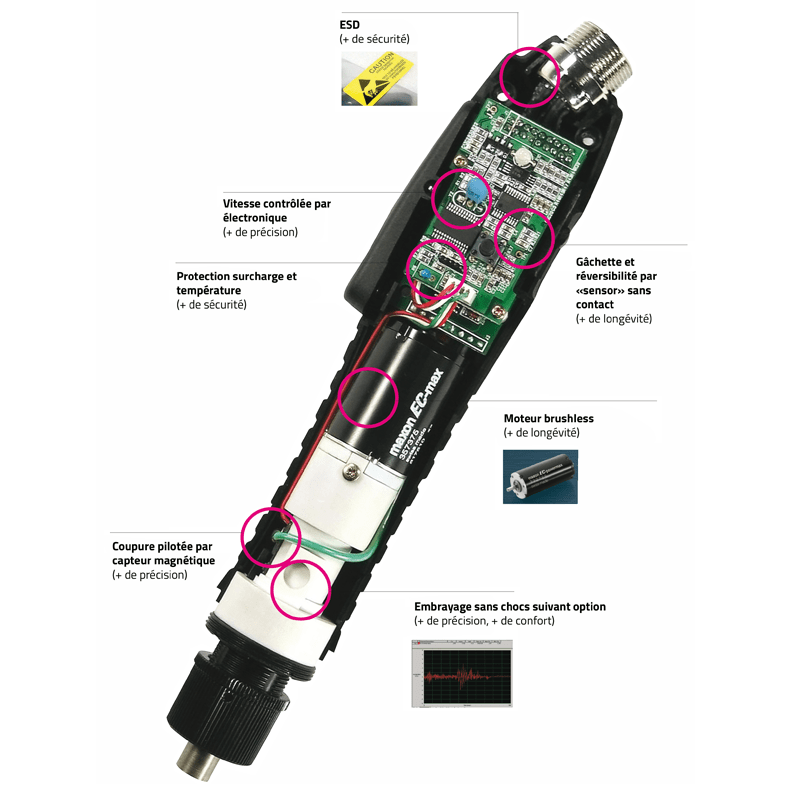

Équipée d'un moteur brushless sans entretien, la visseuse droite GXT 220 ESD-H à démarrage par levier est la solution pour vos assemblages multi-séquences à cadences élevées.
Cette visseuse à embrayage mécanique dispose d'une fonction avancée vissage / attente / dévissage avec asservissement au couple ou à l'angle adaptée aux opérations de taraudage, d'insert, de pose de filets Helicoil® ou de vissage de borniers.
Facilement intégrable sur votre poste de production, elle peut être verrouillée à distance et envoie les informations de rotation moteur et couple atteint nécessaires pour le comptage de vis.
Nous vous proposons également une large gamme d'accessoires pour compléter son installation (bague de protection du couple, nez d'aspiration, kit de renvoi d'angle, poignée pistolet, etc.).
Produits associés

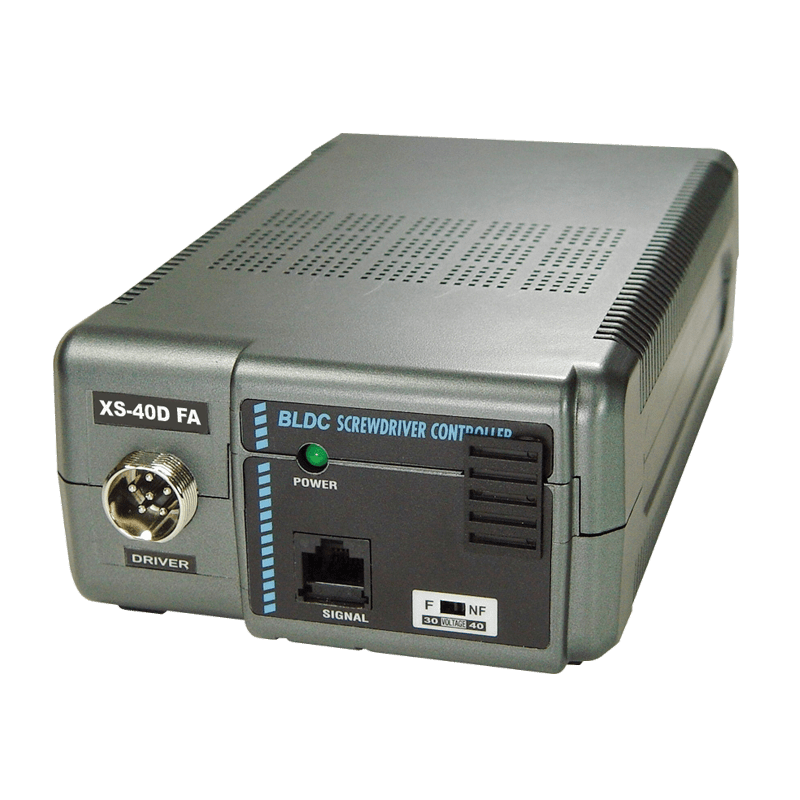

Contrôleur XS-40D FA
Pour visseuses 30 et 40 volts GXA, GXA-G.
Ressources
1Documentation commerciale
Visseuses électriques brushless à coupure mécanique - Séries GX et GY - DOC.40813
- Plus robustes, plus précises, plus performantes et sans maintenance
- Visseuses électriques brushless à coupure mécanique - Série GX
- Visseuses électriques brushless à coupure mécanique - Série GY
- Contrôleurs pour outils électriques brushless
- Accessoires et prestations de services
- Produits associés
2Documentation technique
Manuel d'utilisation - Visseuses 40 volts GX-H, GXA-H - MU.40914
Règles de sécurité
Spécifications électriques
Caractéristiques XS-40D
Choix de la tension d'alimentation XS-40D
Caractéristiques visseuses
Diagramme des plages de couple (sans charge et à vitesse maxi)
Tableau de commande
Tableau des alarmes par code couleur LED
Mise en œuvre
Chronogramme signaux sortie GXT
Encombrement
Vues éclatées et listes des pièces détachées
Manuel d'utilisation contrôleur XS-40D et XS-40D FA - MU.40902
Spécifications
Protections
Connexions
Interface XS-40D
Câblage des signaux
Configuration
Interface XS-40D FA
Vue éclatée & liste de pièces outils électriques brushless - GX H - DOC.40876
Cette fiche technique fournit des informations détaillées sur les pièces détachées de votre visseuse.
1. GXA 150, 220, 450 -H VUE ÉCLATÉE & LISTE DE PIÈCES
2. GXA 150P, 220P, 450P -H VUE ÉCLATÉE & LISTE DE PIÈCES
3. GX 150 P, 220 P, 450 P -H VUE ÉCLATÉE & LISTE DE PIÈCES
4. GX et GXS 150, 220, GX 450 -H VUE ÉCLATÉE & LISTE DE PIÈCES
5. TABLEAU FIRMWARE
5Cas d'application
Fiche d'application - Montage insert Helicoil® - FA.40621
Pose d'inserts Helicoil® avec comptage et positionnement.
