Broche électrique asservie contrôle courant MDA 2201-EC

Code article 4-1050538

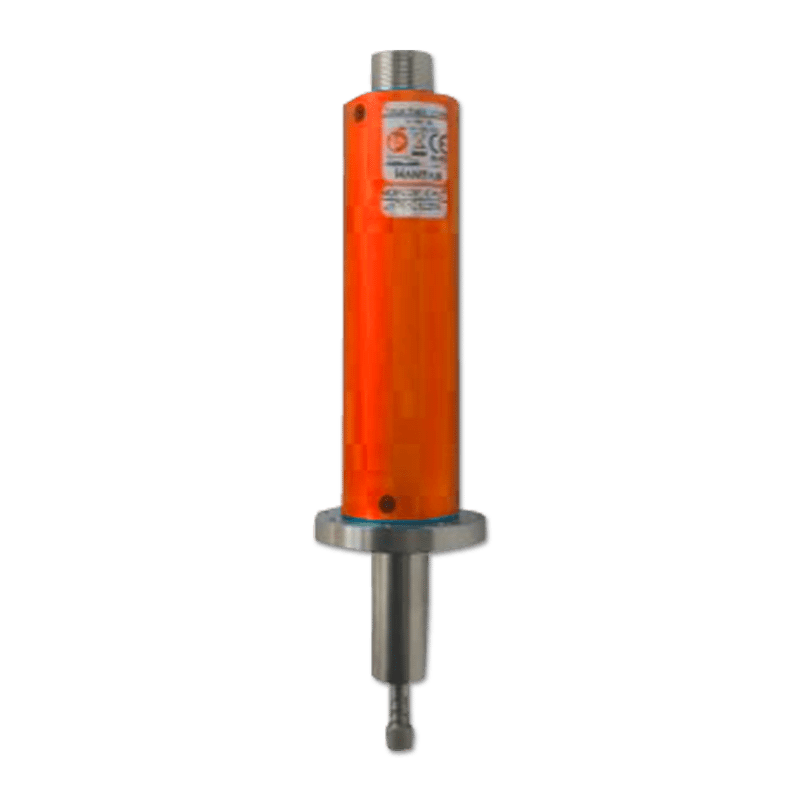

Broche électrique asservie contrôle courant MDA 2201-EC

Code article 4-1050538

Compacte et facilement intégrable la broche de vissage avec télescopie MDA 2201-EC est conçue pour les opérations de vissage couple et angle à forte cadence exigeant précision (3%) et traçabilité des couples de serrage (Cmk > 1,67  à +/- 10 % de tolérance).

Contactez-nous

Détails techniques

Type de visseuse
Broche électrique asservie contrôle courant
Couple mini
0.01 Nm lbf.in
Couple maxi
0.068 Nm lbf.in
Vitesse maxi
1000 tr/min rpm
Type d'entraînement
Demi-lune 4 mm
Poids
0.525 kg lbs
Ergonomie
Broche
Type de démarrage
Externe
Energie
Electrique
Fonctionnalités
ESD,
Multi-couple,
Comptage,
Communication réseau

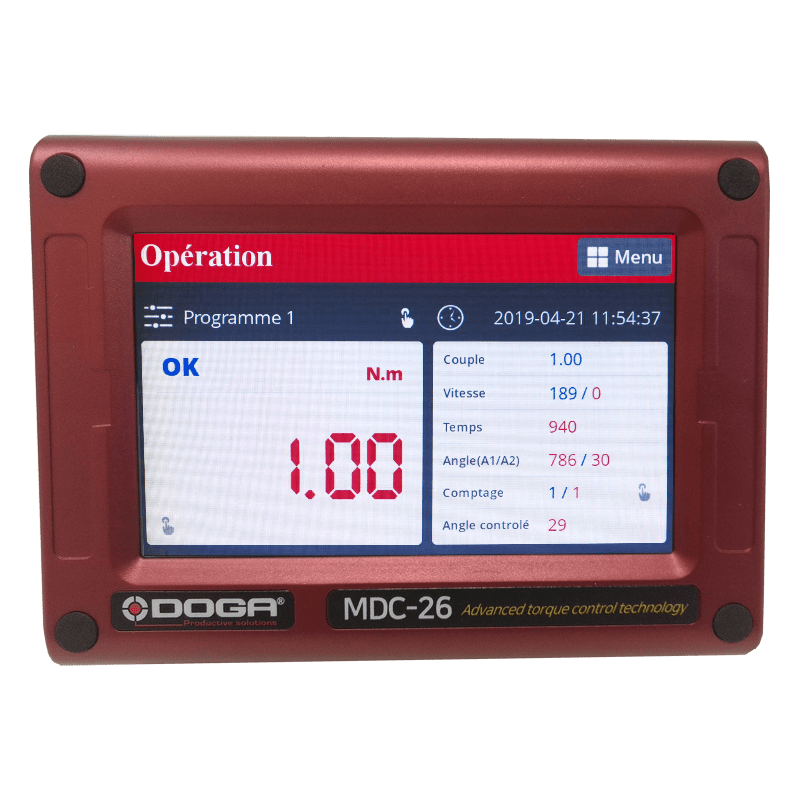

Nom du contrôleur associé
MDC-26

Bénéfices

Qualité de fabrication
  • Précision de 3 % quelle que soit l'élasticité du serrage
Robustesse
  • Moteur Brushless Maxxon fabriqué en Suisse
Confort
  • Poignée ergonomique
  • Moteur silencieux
Industrie 4.0
  • Traçabilité des couples de serrage via Ethernet
  • Visualisation des courbes
  • Système anti-erreur

Descriptif produit

Facile à régler grâce à son mode de programmation automatique via son écran tactile couleur ou son logiciel PC, vous optimisez vos vitesses d’exécution.
15 stratégies de vissage couple/angle ou angle/couple de 10 étapes sont disponibles.
L'utilisation en mode séquence automatique permet de réaliser un cycle de vissage complet avec des fonctions de comptage et de pilotage d'accessoires (capteur de présence, pick to light, alarme, etc.) grâce aux entrées/sorties assignables.
Les courbes de vissage sont visualisées en temps réel.
Les données sont mémorisées et transférables via Ethernet ou RS232.
La course de la télescopie est de 20 mm.
Elle est livrée sans câble-outil.

Produits associés

Ressources

4Logiciel

Logiciel ParaMon

Compatible avec les visseuses asservies à batteries séries BM et BMT ainsi que les controleurs séries MDC V2 et MDTC et le contrôleur ParaMon-Pro X.
Le fichier zip comprend :

  • ParaMon III :
Logiciel PC de gestion de parc outils en réseau, de paramétrage et de sauvegarde via une base de donnée intégrée.

  • Firmware contrôleurs et LCD

Mise à jour compatible avec tous les outils et contrôleurs à l'exception du contrôleur MDC V1.

Versions des fichiers :

  • BM_FW v1.34.0 + XML v1.9
  • BMT_FW v1.44.0 + XML v1.10
  • MDC22_MINI_FW_v3.00.9+XML_v1.9
  • MDCv2_26&32_FW_v2.32.4+XML_v1.9
  • MDTC38_Normal_FW_v1.33.9+XML_v1.12
  • ParaMon III_v3.00.8_20240517
  • ParaMon III manuel d'utilisation - DOC.41014
  • 60205 ParaMon XML vs Firmware
Télécharger le fichier au format zip

2Documentation technique

V2 - Manuel d'utilisation – Visseuses électriques couple et angle - série MD / MDC V2 - DOC.40458

- Caractéristiques
- Visseuses
- Câbles visseuses
- Contrôleur MDC
- Menus contrôleur MDC
- Mise à jour firmware
- Calibration couple et facteur de compensation
- Codes erreurs
- Serveur web
- Liste des paramètres et des valeurs par défaut
- Protocole de communication
- Maintenance

Télécharger le fichier au format pdf
60428

COM OPEN Protocol MDCv2/MDTC series user manual - DOC.60428

1- Controller firmware version
2- Communication type
3- Message structure
4- Communication flow
5- Communication messages

Télécharger le fichier au format pdf
