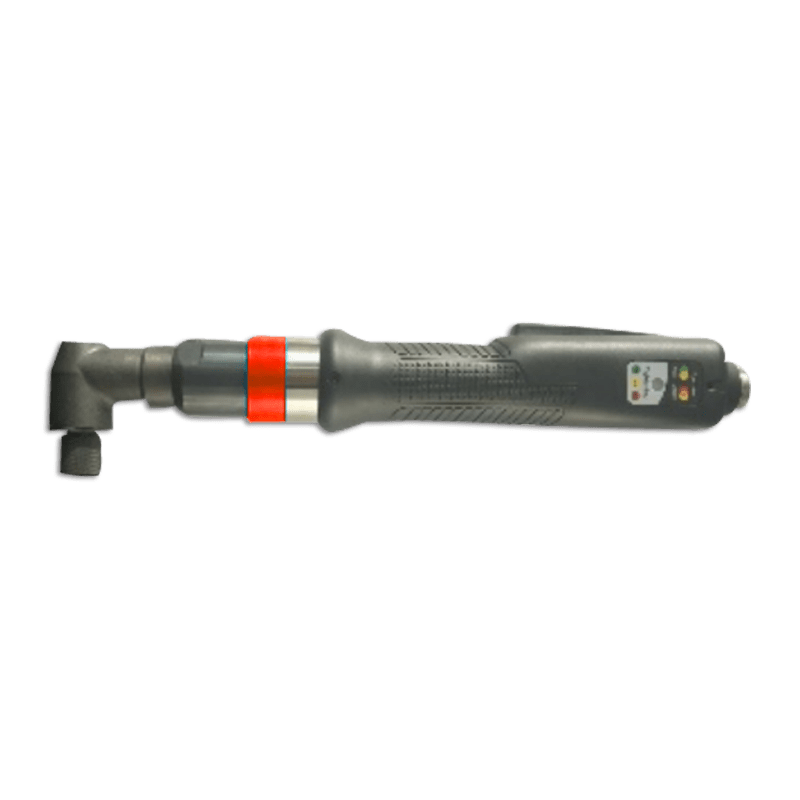

Visseuse électrique asservie contrôle courant MDH 3204-A
Visseuse électrique asservie contrôle courant MDH 3204-A
Compacte et ergonomique la visseuse renvoi d'angle MDH3204-A est conçue pour les opérations de vissage couple et angle à forte cadence exigeant précision (3%) et traçabilité des couples de serrage (Cmk > 1,67 à +/- 10 % de tolérance).
Détails techniques
Bénéfices
- Précision de 3 % quelle que soit l'élasticité du serrage
- Moteur Brushless Maxxon fabriqué en Suisse
- Poignée ergonomique
- Moteur silencieux
- Traçabilité des couples de serrage via Ethernet
- Visualisation des courbes
- Système anti-erreur
Descriptif produit
Facile à régler à grâce son mode de programmation automatique via son écran tactile couleur ou son logiciel PC, vous optimisez vos vitesses d’exécution.
15 stratégies de vissage couple/angle ou angle/couple de 10 étapes sont disponibles.
L'utilisation en mode séquence automatique permet de réaliser un cycle de vissage complet avec des fonctions de comptage et de pilotage d'accessoires (capteur de présence, pick to light, alarme, etc.) grâce aux entrées/sorties assignables.
Les courbes de vissage sont visualisées en temps réel.
Les données sont mémorisées et transférables via Ethernet ou RS232.
Produits associés
Contrôleurs MDC
Contrôleur ParaMon-Pro X
- Gestion des paramètres et programmes de l’ensemble des visseuses connectées
Ressources
1Documentation commerciale
Visseuses électriques asservies couple et angle - série MD - DOC.40791
• Visseuses droites - série MD
• Visseuses pistolets - série MDP
• Visseuses renvoi d'angle - série MDH
• Broche de vissage - série MDA
• Contrôleurs MDC
• Logiciel de programmation ParaMon
• Accessoires et calibration
• Produits associés
• Nos services
4Logiciel
Logiciel ParaMon
Compatible avec les visseuses asservies à batteries séries BM et BMT ainsi que les controleurs séries MDC V2 et MDTC et le contrôleur ParaMon-Pro X.
Le fichier zip comprend :
-
ParaMon III :
-
Firmware contrôleurs et LCD
Mise à jour compatible avec tous les outils et contrôleurs à l'exception du contrôleur MDC V1.
Versions des fichiers :
- BM_FW v1.34.0 + XML v1.9
- BMT_FW v1.44.0 + XML v1.10
- MDC22_MINI_FW_v3.00.9+XML_v1.9
- MDCv2_26&32_FW_v2.32.4+XML_v1.9
- MDTC38_Normal_FW_v1.33.9+XML_v1.12
- ParaMon III_v3.00.8_20240517
- ParaMon III manuel d'utilisation - DOC.41014
- 60205 ParaMon XML vs Firmware
2Documentation technique
V2 - Manuel d'utilisation – Visseuses électriques couple et angle - série MD / MDC V2 - DOC.40458
- Caractéristiques
- Visseuses
- Câbles visseuses
- Contrôleur MDC
- Menus contrôleur MDC
- Mise à jour firmware
- Calibration couple et facteur de compensation
- Codes erreurs
- Serveur web
- Liste des paramètres et des valeurs par défaut
- Protocole de communication
- Maintenance
COM Modbus MDC V2 / MDT protocol and registers lists - DOC.60430 - DOC.60454 - DOC.60455
- Com Protocole MODBUS MDv2 MDT – DOC.60430
- Modbus MDCv2 address and function – DOC.60454
- Modbus MDTC address and function – DOC.60455
COM OPEN Protocol MDCv2/MDTC series user manual - DOC.60428
1- Controller firmware version
2- Communication type
3- Message structure
4- Communication flow
5- Communication messages
