Visseuse renvoi d’angle asservie avec capteurs couple et angle MDTH 2628-A
Visseuse renvoi d’angle asservie avec capteurs couple et angle MDTH 2628-A

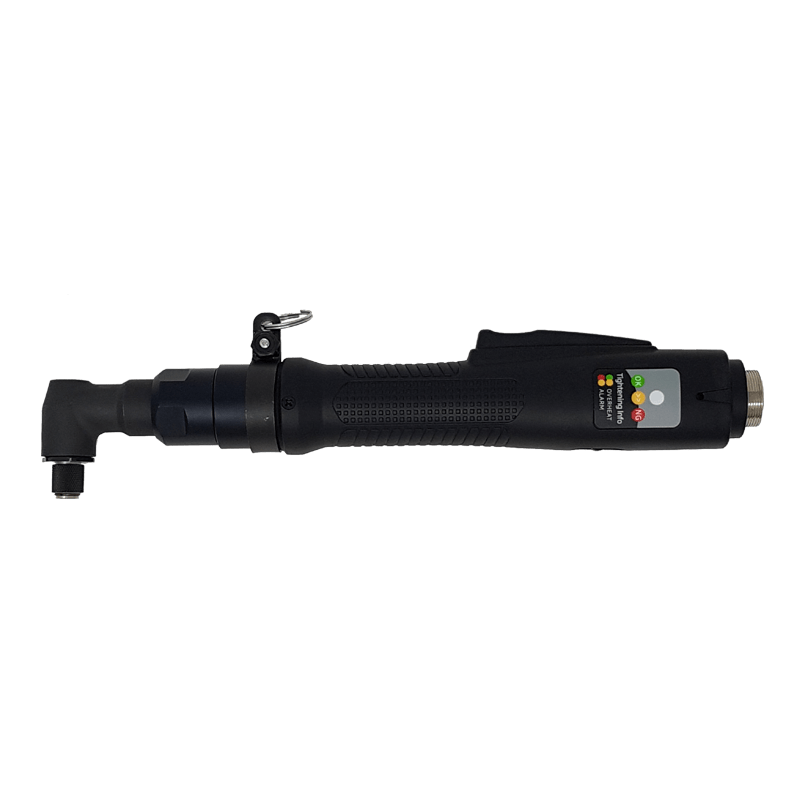

Résolument orientée Industrie 4.0, la visseuse renvoi d’angle MDTH2628-A est asservie au couple et à l’angle par des capteurs. Compacte et ergonomique elle est conçue pour les opérations de vissage à forte cadence dans des endroits difficiles d’accès et exigeant précision et traçabilité des couples de serrage.
Détails techniques
Bénéfices
• Capteur de couple intégré pour une précision du couple en classe A.
• Moteur silencieux
• Visualisation précise des courbes
• Système anti-erreur
Descriptif produit

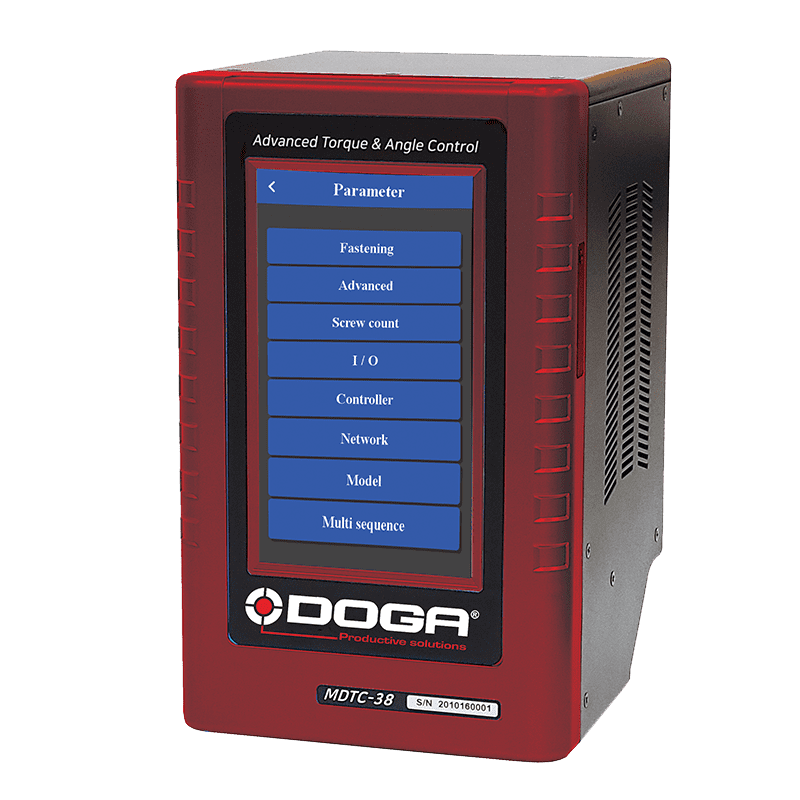

Cette visseuse est alimentée et asservie par le contrôleur MDTC-38.
Ce contrôleur dédié est facile à régler et grâce à son mode de programmation automatique via son écran tactile couleur ou son logiciel PC il optimise le temps de vos opérations de vissage.
Vous disposez de 15 programmes avec stratégie de vissage couple/angle ou angle/couple et de 15 modèles de séquences automatiques multiprogrammes comprenant chacun jusqu’à 20 étapes personnalisables.
L'utilisation en mode séquence automatique permet de réaliser un cycle de vissage complet avec des fonctions de comptage et de pilotage d'accessoires (détecteurs, pick to light, voyants, etc.) grâce aux entrées/sorties assignables.
Les courbes de vissage sont visualisées en temps réel.
Les données sont mémorisées et transférables via Ethernet ou RS232.
L’interface opérateur est multilingue.
L’outil est livré avec un test de calibration sur 3 valeurs de couple : 20%, 50% et 100% du couple max.
Le câble de raccordement de l’outil n’est pas inclus.
