Vissage

Visseuse droite asservie avec capteurs couple et angle MDT 3211-A/L

Code article P102297

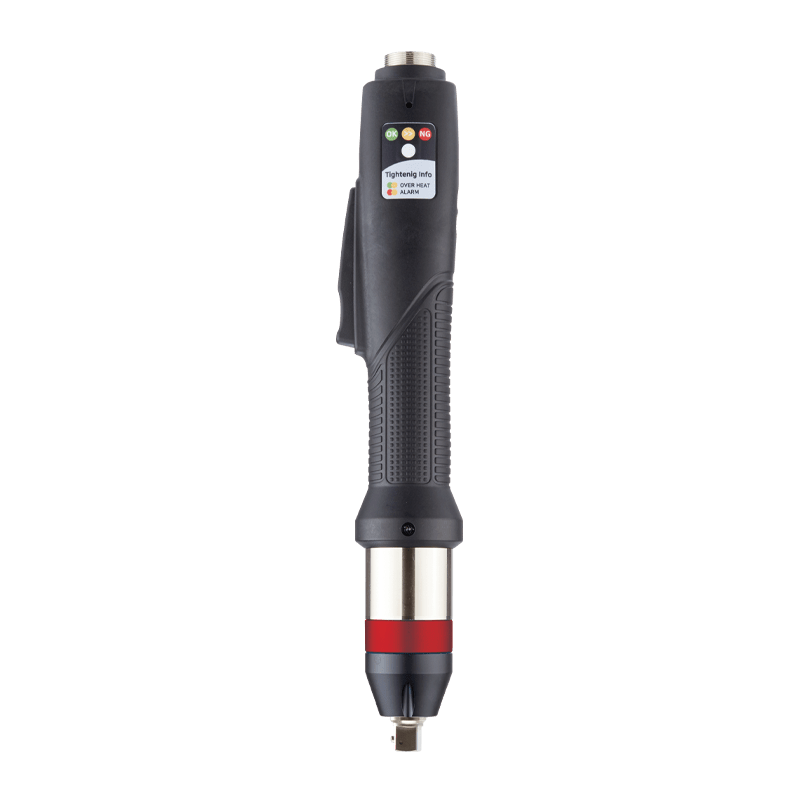

Visseuse droite asservie avec capteurs couple et angle MDT 3211-A/L

Code article P102297

Résolument orientée Industrie 4.0, la visseuse droite MDT3211-A/L est asservie au couple et à l’angle par des capteurs. Légère et ergonomique, elle est conçue pour les opérations de vissage vertical à forte cadence exigeant précision et traçabilité.

Détails techniques

Type de visseuse
Visseuse électrique asservie contrôle courant
Couple mini
1.5 Nm
Couple maxi
11.5 Nm
Vitesse mini
50 tr/min
Vitesse maxi
690 tr/min
Type d'entraînement
Hexagonal 1/4"
Poids
0.915 kg
Type de démarrage
Levier
Energie
Electrique
Fonctionnalités
Multi-couple,
Communication réseau,
Capteur couple et angle
Nom du contrôleur associé
MDTC-38

Bénéfices

Qualité
•    Répétabilité de 2 % quelle que soit l’élasticité de l’assemblage
•    Capteur de couple intégré pour une précision du couple en classe A.
Robustesse
•    Moteur DC Maxxon sans entretien fabriqué en Suisse
•    Nouveau réducteur haut rendement grâce au guidage sur roulements
Ergonomie
•    Poignée ergonomique
•    Moteur silencieux
Industrie 4.0
•    Traçabilité des couples de serrage via Ethernet
•    Visualisation précise des courbes
•    Système anti-erreur

Descriptif produit

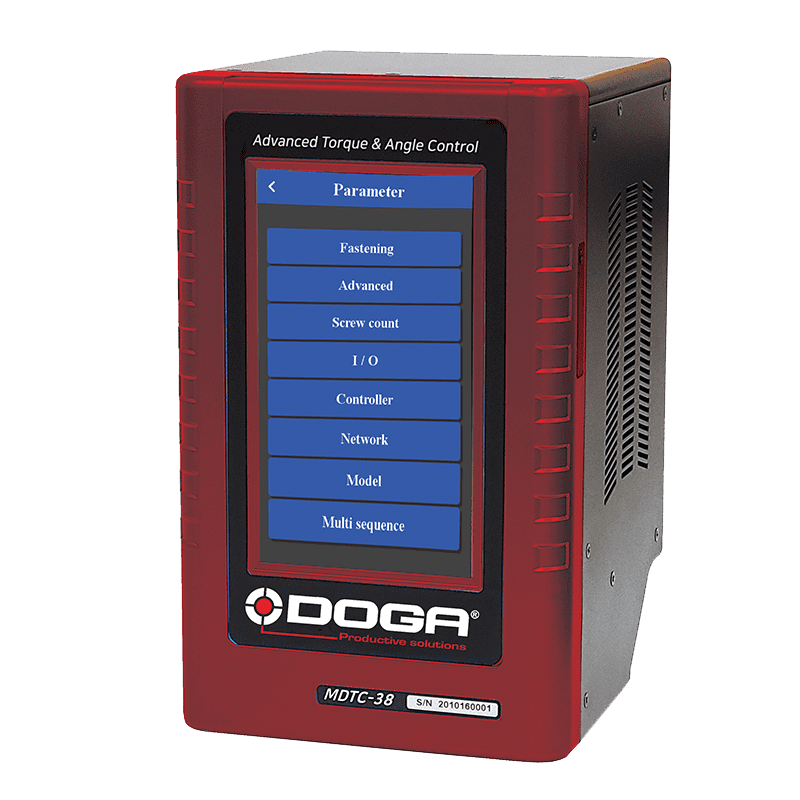

Cette visseuse est alimentée et asservie par le contrôleur MDTC-38.
Ce contrôleur dédié est facile à régler et grâce à son mode de programmation automatique via son écran tactile couleur ou son logiciel PC il optimise le temps de vos opérations de vissage.
Vous disposez de 15 programmes avec stratégie de vissage couple/angle ou angle/couple et de 15 modèles de séquences automatiques multiprogrammes comprenant chacun jusqu’à 20 étapes personnalisables.
L'utilisation en mode séquence automatique permet de réaliser un cycle de vissage complet avec des fonctions de comptage et de pilotage d'accessoires (détecteurs, pick to light, voyants, etc.) grâce aux entrées/sorties assignables.
Les courbes de vissage sont visualisées en temps réel.
Les données sont mémorisées et transférables via Ethernet ou RS232.
L’interface opérateur est multilingue.
L’outil est livré avec un test de calibration sur 3 valeurs de couple : 20%, 50% et 100% du couple max.
Le câble de raccordement de l’outil n’est pas inclus.

Vidéos

Produits associés

Kit d’aspiration de vis

En maintenant la vis par dépression à l’extrémité de la visseuse, ce système de préhension de vis répond à vos besoins d’assemblage de vis amagnétiques ou de petite taille en particulier lorsque l’

Ressources

Documentation commerciale (1)
Documentation technique (3)
Logiciel (1)
40689

Visseuses électriques asservies avec capteurs couple et angle- série MDT - DOC.40689

- Fonctionnalités
- Désignation modèles
- Caractéristiques techniques
- Contrôleur MDTC
- Affichage et communication contrôleur
- Stratégies de vissage couple et angle
- Modèles et communication de données
- Logiciel de programmation ParaMon
- Accessoires

Télécharger le fichier au format pdf
